Berikut ini sekilas tentang processor AMD dan Intel :

1. Intel

Intel adalah pembuat chip utama untuk personal komputer-perusahaan seperti Apple, Dell, HP, Samsung, Sony memiliki lini produk yang tergantung pada prosesor yang menghasilkan Intel. Prosesor Intel umumnya menawarkan kinerja terbaik untuk keseluruhan penggunanya. Terutama terjadi beberapa tahun terakhir dengan pengenalan dan evolusi inti lini produk seri Intel.

Saat ini, lini produk konsumen andalan Intel terdiri dari mobile dan desktop kelas Core I3, Core i5 dan Core i7 sekarang di generasi kedua mereka (dijuluki “Sandy Bridge”). Generasi ketiga dan terbaru dari prosesor ini (dijuluki “Ivy Bridge”) mulai menggelar rilis akhir April 2012.

2. AMD

AMD bisa dibilang satu-satunya pesaing sejati Intel. Setelah menghabiskan sebagian besar kinerjanya dengan garis Athlon 64 prosesor komputasi personal, AMD dapat meniru keberhasilan ini dalam beberapa tahun terakhir. AMD telah mengalihkan fokus mereka terhadap konfigurasi sistem anggaran yang berorientasi. Akibatnya, AMD dianggap alternatif untuk Intel.

Penawaran mereka saat ini diapit oleh prosesor seri Phenom dan prosesor Fusion APU.  Fusion APU (AMD A-Series) adalah platform yang relatif baru (seperti tahun 2011 dan berkelanjutan) yang berupaya menggabungkan kemampuan grafis high end pada chip yang sama dengan prosesor. Ini berarti jika pekerjaan membutuhkan kartu grafis yang kuat, maka AMD berpotensi dapat menawarkan alternatif yang efektif biaya.

Perbedaan AMD dan Intel

Baik AMD dan Intel memproduksi mother board yang merupakan sirkuit di dasar dari semua komputer. AMD dan Intel juga membuat CPU, meskipun keduanya berada dalam industri yang sama tetapi selalu berlomba-lomba satu sama lain untuk pangsa pasar dan perubahan teknologi.

Berikut ini perbedaan AMD dan Intel :

Efisiensi Biaya

Secara umum, chip AMD lebih murah daripada Intel. Jika anggaran terbatas, CPU AMD kemungkinan adalah pilihan terbaik. Prosesor Intel menawarkan keseluruhan kinerja yang lebih kuat lebih cepat pada harga processor di atas $15, namun efisiensi biaya pada chip menurun ketika  berada di daerah itu.

Lebih dari Penguncian (Overlocking)

CPU memiliki kunci kecepatan tetap, dan mereka biasanya ditetapkan pada tingkat yang menjamin bahwa mereka akan tetap stabil ketika digunakan. Pengguna yang ingin mendapatkan performa lebih dari CPU mereka kadang-kadang melakukan tweak untuk prosesor yang dikenal sebagai “overclocking,” yang meningkatkan kecepatan clock CPU di atas tingkat dasar.

Chip AMD adalah pilihan yang solid untuk overclocking, mengingat bahwa mereka biasanya menawarkan lebih banyak core kurang uang, dan lebih mudah menerima pengguna bermain-main dengan pengaturan mereka. Chip Intel biasanya terkunci di clock speed standar, tanpa opsi untuk overclock mereka kecuali Anda memilih untuk versi unlocked CPU mereka.

Efisiensi GPU

Efisiensi GPU adalah salah satu daerah di mana memilih CPU bisa rumit. Prosesor AMD dapat menghemat banyak uang, tetapi lebih kuat Intel i5 dan i7 CPU dapat memanfaatkan secara signifikan lebih baik dari kartu grafis high-end jika memang memiliki anggaran yang lebih tinggi. Memang terdapat perbedaan yang nyata, ketika membandingkan bagaimana chip Intel dan chip AMD menjalankan aplikasi bila menggunakan kartu grafis yang sama.

Kesimpulan AMD VS Intel

Tidak ada jawaban pasti ketika memutuskan untuk memilih prosesor AMD atau Intel. Setiap PC memiliki kebutuhan dan anggaran yang berbeda dan anggaran. Sebuah CPU AMD umumnya pilihan yang tepat bagi mereka yang bekerja pada anggaran yang ketat, sebagai chip AMD biasanya menawarkan kinerja yang lebih baik pada $ 150 daripada chip Intel dengan harga yang sama.

Sebaliknya, Intel seri Core i5 dan Core i7 adalah pilihan jika memiliki lebih banyak uang dengan dukungan GPU high-end. Kebutuhan akan processor ini juga harus sesuai dengan apa yang akan dilakukan oleh komputer anda. Jika kebutuhan komputasi seperti browsing, menonton video, mengirim email dan tugas produktivitas, CPU AMD sudah cukup baik. Namun jika penggunaan lebih kepada grafis seperti fitur permainan, multimedia  processor intel bisa menjadi pilihan.

Alamat IP dapat dianalogikan sebagai alamat jalan atau nomor telepon untuk mengidentifikasi perangkat secara unik perangkat. Dalam hal ini, IP address ini digunakan untuk menyampaikan atau menampilkan situs web.

Pengertian IP Adress

Pengertian IP address merupakan sebuah alamat untuk mengidentifikasi setiap komputer atau perangkat di jaringan komputer.

Cara Kerja IP address

Ketika mengirim atau menerima data (misalnya, catatan e-mail atau halaman Web). Komputer gateway membaca alamat tujuan dan meneruskan ke gateway yang berdekatan yang pada gilirannya membaca alamat tujuan dan sebagainya di internet sampai satu gateway yang menerima data, sebagai milik komputer dalam lingkungan terdekat dari domainnya. Gateway kemudian meneruskan data secara langsung ke komputer yang alamatnya yang ditentukan.

Format IP Address

Format IP address setiap komputer  adalah 32-bit alamat numerik, ditulis dengan empat angka yang dipisahkan oleh tanda titik. Sebuah alamat IP ditulis dalam notasi “desimal bertitik”, yaitu 4 set angka yang dipisahkan oleh titik. Setiap set mewakili mulai dari (0-255). Contoh alamatnya adalah 216.3.128.12, yang merupakan alamat IP yang ditetapkan untuk topwebhosts.org.

Dalam sebuah jaringan yang terisolasi, dapat menetapkan sendiri alamat IP secara acak selama masing-masing adalah unik. Namun, menghubungkan jaringan pribadi ke internet menggunakan alamat IP yang terdaftar (disebut alamat Internet) untuk mencegah duplikasi. Sebuah alamat IP dapat statis atau dinamis.

1. Alamat IP statis tidak akan pernah berubah dan itu adalah alamat internet permanen
2. Alamat IP dinamis adalah alamat sementara yang ditugaskan setiap kali komputer atau perangkat untuk mengakses Internet

Versi IP yang paling banyak digunakan saat ini adalah Internet Protocol Version 4 (IPv4). Namun, IP Versi 6 (IPv6) juga mulai digunakan. IPv6 menyediakan alamat IP yang akan lebih lama digunakan, karena kemungkinan banyaknya pengguna internet di masa depan. IPv6 meliputi kemampuan IPv4 dan server apapun yang dapat mendukung paket IPv6 juga dapat mendukung paket IPv4.

Kelas IP Address

Keempat angka dalam IP address yang digunakan dalam cara yang berbeda untuk mengidentifikasi jaringan tertentu dan sebuah host pada jaringan itu. Empat pendaftar Internet regional – ARIN, RIPE NCC, LACNIC dan APNIC– memberikan alamat Internet dari tiga kelas berikut:

• Kelas A – mendukung 16 juta host pada masing-masing dari 126 jaringan
• Kelas B – mendukung 65.000 host pada masing-masing dari 16.000 jaringan
• Kelas C – mendukung 254 host pada masing-masing 2 juta jaringan

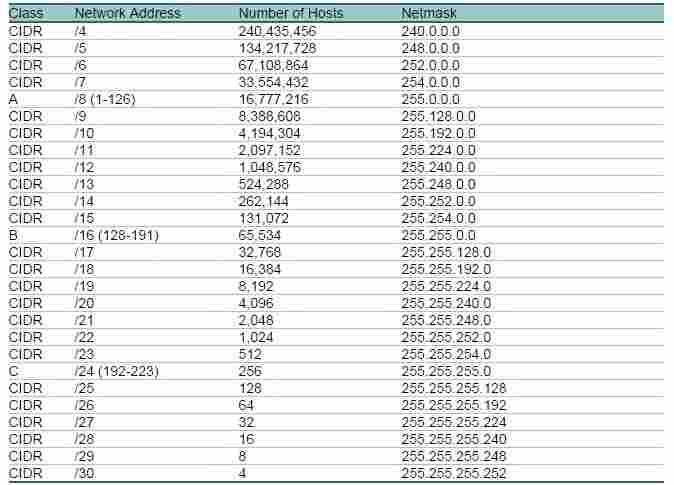

Jumlah alamat Internet untuk mengidentifikasi kelas oleh oktet pertama (8-bit) nomor semakin habis, sehingga skema tanpa kelas baru yang disebut Classless Inter-Domain Routing (CIDR) secara bertahap menggantikan sistem berdasarkan kelas A, B, dan C yang lebih efisien. Hal ini terikat pada adopsi IPv6. Dalam IPv6 IP address ukurannya meningkat dari 32 bit menjadi 128 bit.

sumber : www.iplocation.net

Jenis IP Address

Untuk mempertahankan keunikan IP Address global, alamat IP terdaftar secara terbuka pada Pusat Informasi Jaringan (NIC) untuk menghindari konflik alamat. Sesuai kegunaan, Jenis IP Address dibagi 2 yaitu :

1. IP Publik – Perangkat yang perlu diidentifikasi secara publik seperti web server atau email harus memiliki alamat IP yang unik secara global
2. IP Pribadi – Perangkat yang tidak memerlukan akses publik dapat diberi alamat IP pribadi, untuk membuatnya unik dalam satu organisasi. Sebagai contoh, printer jaringan dapat diberi alamat IP pribadi untuk mencegah pencetakan yang dilakukan dari luar.

Untuk memungkinkan organisasi secara bebas memberikan alamat IP pribadi, NIC telah menyediakan blok alamat tertentu untuk penggunaan pribadi. Sebuah jaringan pribadi adalah jaringan yang menggunakan ruang alamat IP RFC 1918 . Blok IP berikut disediakan untuk alamat IP pribadi :

 sumber : www.iplocation.net

Selain alamat pribadi di atas, melalui alamat 169.254.255.255 dicadangkan untuk Zeroconf (atau APIPA, Automatic Private IP Addressing) untuk secara otomatis membuat jaringan IP yang dapat digunakan tanpa konfigurasi.

Pengertian DFD

Data Flow Diagram (DFD) adalah sebuah representasi grafis dari aliran data yangmelalui sistem informasi. Hal ini memungkinkan profesional IT untuk mewakili proses dalam sistem informasi dari sudut pandang data. DFD memungkinkan seorang profesional IT untuk memvisualisasikan bagaimana sistem beroperasi, bagaimana sistem menyelesaikan dan bagaimana hal tersebut akan dilaksanakan, bila disempurnakan dengan spesifikasi lebih lanjut.

Pada akhir 1970-an (DFD) diperkenalkan dan dipopulerkan untuk analisis terstruktur dan desain (Gane dan Sarson 1979). DFD menunjukkan aliran data dari entitas eksternal ke dalam sistem, menunjukkan bagaimana data dipindahkan dari satu proses ke proses lainnya, serta penyimpanan logis. Gambar 1 menyajikan contoh DFD menggunakan Gane dan Sarson notasi.

Ada dua jenis DFD, yang keduanya mendukung pendekatan top-down untuk analisis sistem, dimana analis mulai dengan mengembangkan pemahaman umum tentang sistem dan secara bertahap memecah komponen keluar ke lebih rinci:

1. Data logis aliran diagram – adalah implementasi-independen dan menggambarkan sistem, bukan bagaimana kegiatan yang dicapai.
2. Data fisik aliran diagram – tergantung implementasi dan menggambarkan entitas aktual (perangkat, departemen, orang, dll) yang terlibat dalam sistem saat ini.

Simbol DFD (Data Flow Diagram)

Seperti namanya, Data Flow Diagram (DFD) adalah sebuah ilustrasi yang memberikan bagian informasi dalam proses. Sebuah DFD adalah model untuk membangun dan menganalisis proses informasi. DFD menggambarkan aliran informasi dalam proses tergantung pada input dan output. Sebuah DFD juga dapat disebut sebagai model proses yang dapat dengan mudah diartikan dengan enggunakan simbol-simbol sederhana seperti berikut :

Process

Sebuah proses mengubah aliran data yang masuk ke aliran data keluar.
DataStore

Menyimpan data repositori dalam sistem. terkadang juga disebut sebagai file.

Data Flow

Arus Data yang melalui paket arus informasi tersebut. Ditambah label panah dengan nama data yang bergerak melalui itu.

External Entity

Entitas eksternal adalah obyek di luar sistem, dengan sistem yang berkomunikasi. Entitas eksternal adalah sumber dan tujuan dari input dan output sistem.

Lapisan DFD

Sebuah proses node tunggal pada diagram tingkat tinggi dapat diperluas untuk menunjukkan diagram alir data yang lebih rinci. DFD menggunakan penalaran diagram berlapis yang dimulai dari diagram konteks pertama, dan diikuti oleh level DFD yang membentuk aliran data yang diperlukan.

1. Diagram konteks (context diagram)

Sebuah diagram konteks adalah diagram tingkat atas aliran data (juga dikenal sebagai Level 0) . Ini hanya berisi satu proses simpul (proses 0) yang mengeneralise fungsi seluruh sistem dalam hubungan dengan entitas eksternal.

2. Data Flow Diagram Level 1

Tingkat 1 Diagram menunjukkan bidang fungsional utama dari sistem diselidiki. Seperti diagram konteks, sistem diselidiki harus diwakili oleh hanya satu tingkat 1 diagram. DFD Level 1 harus menjelaskan hanya bidang fungsional utama dari sistem, dan harus menghindari k proses tingkat yang lebih rendah pada diagram ini.

Kemudian pada proses aliran data yang lebih rendah lagi, dimasukan pada level-level selanjutnya.

Dengan UML profesional IT sekarang bisa membaca dan menyebarkan sebuah struktur sistem dan desain rencana, seperti pekerja konstruksi telah melakukannya pekerjaanya selama bertahun-tahun.  Pengertian UML diagram dimaksudkan untuk menjadi bahasa pemersatu yang memungkinkan profesional TI untuk memodelkan aplikasi komputer.

Pengertian UML

Pada pengertian diagram UML di atas, dapat terlihat salah satu tujuan dari UML adalah untuk menyediakan pengembangan masyarakat dengan bahasa desain yang stabil dan umum yang dapat digunakan untuk mengembangkan dan membangun aplikasi komputer. UML melahirkan standar notasi pemodelan terpadu yang profesional TI butuhkan.

Salah satu alasan UML telah menjadi standar bahasa pemodelan adalah notasi set UML notasi set bukan metodologi melainkan sebuah bahasa. Hal ini penting, karena bahasa, sebagai lawan metodologi, dapat dengan mudah masuk ke cara perusahaan melakukan bisnis tanpa memerlukan perubahan. Dengan menempatkan standar diagram UML dalam produk kerja, hal ini akan memudahkan pemahaman seseorang dan menjadi produktif.

Karena UML bukanlah metodologi, maka ia memberikan beberapa jenis diagram yang, bila digunakan dalam metodologi tertentu dapat berguna untuk meningkatkan kemudahan memahami aplikasi yang sedang dikembangkan. Terdapat beberapa jenis UML diagram yang paling banyak digunakan :

• Class Diagram
• Component Diagram
• Deployment Diagram
• Package Diagram
• Use Case Diagram
• Activity Diagram
• State Machine Diagram
• Sequence Diagram

Contoh UML Diagram

Berikut ini beberapa contoh uml diagram yang banyak digunakan dalam pemodelan sistem :

1. Class Diagram

Jenis diagram UML ini adalah blok bangunan utama yang menunjukkan kelas dalam sistem, atribut dan operasi dari setiap kelas dan hubungan antara masing-masing kelas. Dalam sistem yang besar dengan banyak kelas yang terkait dan hubungan yang berbeda antara kelas ditunjukkan dengan anak panah.

2. Component Diagram

Component diagram menampilkan hubungan struktural dari sistem perangkat lunak. Component diagram kebanyakan digunakan ketika bekerja dengan sistem yang kompleks dan memiliki banyak komponen. Tiap komponen berkomunikasi satu sama lain menggunakan antarmuka.

3. Deployment Diagram

Deployment diagram menunjukkan perangkat keras sistem dan perangkat lunak dalam sebuah sistem. Deployment diagram berguna sebagai solusi perangkat lunak yang dikerahkan di beberapa mesin dengan masing-masing memiliki konfigurasi yang unik.

4. Package Diagram

Seperti namanya sebuah package diagram menunjukkan dependensi antara paket yang berbeda dalam suatu sistem.

5. Use Case Diagram

Use Case Diagram memberikan gambaran grafis dari aktor yang terlibat dalam sistem, fungsi yang berbeda yang dibutuhkan oleh para pelaku dan bagaimana fungsi-fungsinya berinteraksi. Use Case Diagram akan memudahkan identifikasi pelaku utama yang terlibat dan proses utama dari sistem.

6. Activity Diagram

Activity diagram menggambarkan alur kerja bisnis atau alur kerja operasional setiap komponen dalam sistem. Terkadang activity diagram digunakan sebagai alternatif untuk state machine diagram.

7. State Machine Diagram

State machine diagram mirip dengan activity diagram, meskipun notasi dan penggunaannya berubah sedikit. State machine diagram sangat berguna untuk menggambarkan perilaku objek yang bertindak berbeda sesuai dengan keadaan mereka saat ini.

8. Sequence Diagram

Sequence diagram di UML menunjukkan bagaimana objek berinteraksi satu sama lain dan urutan interaksi tersebut terjadi. Penting untuk dicatat bahwa proses diwakili secara vertikal dan interaksi ditunjukkan oleh anak panah.

Berbeda dengan internet yang merupakan kumpulan situs web yang cukup terhubung satu sama lain dan siap menerima pengguna baru untuk didaftarkan terlepas dari fakta bahwa mereka adalah karyawan dari organisasi tertentu atau tidak. Perbedaan yang jelas antara internet dan intranet dapat dipahami dengan bantuan contoh yang akan dijelaskan di bawah ini.

Perbedaan Internet dan Intranet

Jaringan komputer menjadi dasar fundamental intranet dan internet. Hal ini memungkinkan berbagi sumber daya dan informasi antara sekelompok komputer. Teknologi jaringan dan arsitektur berkembang dalam kompleksitas dan kecanggihan, untuk menyediakan kebutuhan internet. Seperti yang kita lihat ke sekarang, intranet dan internet adalah dua titik yang terpisah pada skala jaringan kompleksitas, yang berfungsi untuk memberikan bentuk yang paling efisien, dalam informasi dan berbagi sumber daya.

Perbedaan Internet dan Intranet ini dapat terlihat dari 3 aspek berikut :

Persamaan Antara Internet dan Intranet

Bagaimanapun, harus selalu diingat bahwa intranet adalah bagian dari internet. Dengan demikian, beberapa fitur intranet merupakan bagian yang sangat mendasar dari internet dan merupakan persamaan antara keduanya, yaitu :

• Intranet menggunakan protokol internet termasuk TCP / IP dan FTP
• Meskipun akses terbatas, intranet dapat bekerja pada salah satu web browser. Beberapa organisasi memiliki lingkungan web browsing disesuaikan sesuai kebutuhan mereka
• Organisasi yang memiliki layanan intranet sering memiliki instant messenger mereka sendiri atau komunikator.

Pengertian Intranet

Pengertian intranet secara mudah dapat dibayangkan dengan, sebuah jaringan komputer pribadi yang dioperasikan dalam bentuk kelompok misalnya pada sebuah perusahaan besar organisasi  yang menggunakan teknologi internet, tetapi terisolasi dari internet global. Intranet menggunakan standar perangkat keras jaringan dan perangkat lunak teknologi seperti Ethernet, Wi-Fi, TCP / IP, Web browser dan server Web.

Intranet merupakan sebuah sistem informasi dengan fleksibilitas yang sama dan penggunaan yang sama dengan Internet, tetapi didedikasikan untuk pengguna internal. Hal ini memungkinkan pengguna berkomunikasi satu sama lain, berbagi informasi dan sumber daya, dan bahkan program perangkat lunak. Pada  dasarnya intranet adalah versi skala bawah internet yang aman, memiliki kelompok penggunanya yang terbatas dan hanya konten yang terpilih yang ada di dalamnya.

Contoh Penggunaan Intranet

Sebuah intranet menggabungkan kerja, interaktif, untuk melayani model bisnis, dengan akrab internet seperti fungsi dan navigasi. Hal ini dapat sebagai dasar atau komprehensif sebagai kebutuhan mendikte. Beberapa contoh umum penggunaan intranet, meliputi proses dalam setiap divisi pada perusahaan :

Manfaat Intranet

Intranet dapat bermanfaat bagi semua jenis organisasi, baik untuk bisnis dengan hanya segelintir karyawan atau perusahaan multi nasional. Keunggulan spesifik bervariasi sesuai dengan operasi bisnis yang dijalankan, tetapi manfaat utama yang dapat diharapkan dari penggunaan intranet meliputi :

• Mengurangi biaya – berkat penurunan percetakan untuk kertas, meningkatkan komunikasi, berbagi perangkat lunak dan pemanfaatan yang lebih efisien untuk waktu staf yang timbul dari akses cepat ke sistem informasi
• Peningkatan produktivitas – melalui akses ke repositori pusat data tunggal, mengurangi duplikasi dan meningkatkan akurasi ketika berhadapan dengan pelanggan dan pemasok
• Peningkatan keamanan – karena berbagi informasi melalui jaringan swasta internal, di belakang firewall.
• Layanan pelanggan yang lebih baik – berkat akses cepat lebih akurat untuk rincian rekening pelanggan, dan harga dan informasi produk.
• Skalabilitas – karena sifat fleksibel intranet mudah untuk menambahkan user, dan peningkatan kapasitas, dengan biaya yang relatif terjangkau.
• Efisien administrasi – dengan banyak tugas standar seperti laporan pengeluaran dan berbagi kalender menjadi sebagian besar yang dapat dikelola sendiri.
• Jaringan Virtual – staf di kantor, di jalan, dan di rumah dapat mengakses semua untuk memperbarui data inti yang sama.
• Berbagi kalender – Intranet dapat membawa buku harian individu, jadwal untuk kelompok kerja dan sumber daya yang dapat dipesan seperti untuk ruang pertemuan agar bekerja lebih efisien.
• Extranet – Intranet dapat diperpanjang di luar organisasi, sebagai extranet untuk memungkinkan akses mitra dagang dikendalikan untuk beberapa atau semua informasi yang yang ada. Namun yang perlu diingat, tidak semua informasi intranet dapat dimasukkan dalam ektranet. Diperlukan untuk mengontrol akses ke informasi sensitif secara komersial dengan password.

Sebuah intranet menyediakan akses ke informasi dengan cepat dan mudah, sambil menjaga informasi yang aman dari Internet publik. Hal ini juga memfasilitasi kerjasama antar departemen dan menghemat penggunaan sumber daya keras dan lunak. Jika mungkin anda sedang mempertimbangkan untuk penggunaan intranet, gunakan konsultan IT yang mengkhususkan diri dalam pengembangan situs untuk mengambil langkah berikutnya dan memberitahu mengenai manfaat potensial yang ada dan biaya yang terlibat untuk bisnis khusus.

Pengertian Use Case

Pengertian use case diagram adalah sebuah metodologi yang digunakan dalam analisis sistem untuk mengidentifikasi, mengklasifikasi dan mengatur persyaratan sistem. Dalam konteks ini, istilah “sistem” mengacu pada sesuatu yang sedang dikembangkan atau dioperasikan, seperti situs Web penjualan produk mail-order dan layanan.

Diagram use case digunakan untuk mengumpulkan persyaratan sistem termasuk pengaruh internal dan eksternal. Jadi, ketika sistem dianalisa untuk mengumpulkan fungsionalitasnya ini, menggunakan kasus yang disusun dan pelaku sistem juga diidentifikasi.

Jadi secara singkat, fungsi use case diagram dapat disimpulkan sebagai berikut :

• Digunakan untuk mengumpulkan persyaratan sistem
• Digunakan untuk mendapatkan pandangan luar sistem
• Mengidentifikasi faktor-faktor eksternal dan internal yang mempengaruhi sistem
• Tampilkan berinteraksi antara persyaratan adalah aktor

Contoh Use Case Diagram

Tujuan sebuah sistem dapat mencakup perencanaan kebutuhan keseluruhan, memvalidasi desain hardware, pengujian dan debugging produk perangkat lunak. Ha ini dilakukan untuk pengembangan, menciptakan referensi atau melakukan tugas berorientasi konsumen layanan. Misalnya, menggunakan kasus dalam lingkungan penjualan produk akan mencakup barang pemesanan, katalog update, proses pembayaran, dan hubungan pelanggan.

Sebuah diagram use case terlihat seperti flowchart. Simbol Intuitif mewakili unsur-unsur sistem. Berikut adalah contoh use case diagram sederhana :

Pada contoh use case diagram diatas, terdapat empat komponen use case diagram yaitu :

1. System Boundary – mendefinisikan sistem yang dalam kaitannya dengan dunia di sekitarnya
2. Actor  – biasanya individu yang terlibat dengan sistem didefinisikan sesuai dengan peran mereka
3. Use cases – merupakan peran khusus yang dimainkan oleh aktor di dalam dan di sekitar sistem
4. Relationship (contohnya : extend)- Hubungan antara dan di antara aktor dan kasus penggunaan

Use case diagram diambil untuk menangkap kebutuhan fungsional dari sistem. Jadi setelah mengidentifikasi item di atas kita harus mengikuti panduan berikut untuk menggambar diagram use case secara efisien

• Penggunaan nama use case sangat penting. Jadi nama harus dipilih sedemikian rupa sehingga dapat mengidentifikasi fungsi dilakukan
• Berikan nama yang cocok untuk actor
• Hubungan (relationship) dan dependensi jelas dalam diagram.
• Jangan mencoba untuk mencakup semua jenis hubungan. Karena tujuan utama dari diagram ini adalah untuk mengidentifikasi kebutuhan
• Gunakan catatan ketika pernah diperlukan untuk memperjelas beberapa poin penting

Pada contoh use case diagram diagam digunakan untuk mewakili sistem manajemen pesanan. Jadi jika kita melihat ke dalam diagram maka kita akan menemukan tiga kasus penggunaan (Order, SpecialOrder dan NormalOrder) dan satu pelaku yang pelanggan.

Kegunaan Use Case Diagram

Pada pengertian use case diagram telah dijelaskan bahwa, bagian dari UML untuk menentukan peristiwa sistem dan aliran mereka. Tapi diagram use case tidak pernah menjelaskan bagaimana mereka diimplementasikan. use case diagram bisa dibayangkan sebagai kotak hitam di mana hanya input, output dan hanya fungsi kotak hitam yang diketahui.

Berikut ini beberapa kegunaan pemodelan use case diagram :

• Analisis kebutuhan dan desain tingkat tinggi
• Model konteks sistem
• Reverse engineering
• Rekayasa maju

Pengertian ERD

Pengertian ERD adalah sebuah teknik pemodelan data yang menggambarkan secara grafis entitas sistem informasi dan hubungan antara entitas tersebut. Sebuah ERD adalah model konseptual dan representasi dari data yang digunakan untuk mewakili infrastruktur kerangka entitas. Pendekatan standar industri pada ERD ini, menggunakan serangkaian bentuk blok dan garis untuk menggambarkan struktur database yang dimengerti oleh semua profesional database.

Banyak paket perangkat lunak database, termasuk Microsoft Access, SQL Server, dan Oracle, menyediakan metode otomatis untuk Pembuatan bentuk ERD dari database yang ada.

Unsur-unsur dari sebuah ERD adalah :

• entitas
• hubungan
• atribut

1. Entitas

Dalam model database, setiap objek yang ingin di lacak pada database dikenal sebagai suatu entitas. Biasanya, setiap entitas disimpan dalam tabel database dan setiap contoh dari suatu entitas sesuai dengan baris dalam tabel itu. Dalam diagram ER, setiap entitas digambarkan sebagai kotak persegi panjang dengan nama entitas di dalamnya.

Contohnya :

• Sebuah database berisi informasi tentang sekelompok individu, kemungkinan entitas yang terbentuk bernama Person. Nama entitas  sama dengan nama tabel dalam database dan setiap orang yang dilacak dalam database akan menjadi contoh entitas Person ini dan memiliki baris yang sesuai dalam tabel Person.

2. Atribut

Tentu saja, pelacakan entitas saja tidak cukup untuk mengembangkan model data. Database berisi informasi tentang setiap entitas. Informasi ini dilacak dalam bidang masing-masing dikenal sebagai atribut, yang biasanya sesuai dengan kolom tabel database.

Contohnya :

• Misalnya, pada entitas PERSON kemungkinan memiliki atribut yang sesuai yaitu nama, tanggal lahir dan pengenal pribadi yang unik. Masing-masing atribut ini digambarkan dalam diagram ER sebagai oval, seperti yang ditunjukkan pada gambar contoh ERD berikut :

Coba perhatikan pada teks dalam atribut ( bentuk oval) sedikit berbeda. Ada dua fitur format teks yang digunakan untuk menyampaikan informasi tambahan tentang atribut entitas.

1.  Beberapa field akan ditampilkan dalam font tebal. Field ini adalah bagian yang diperlukan, mirip dengan fungsi database yang bersifat NOT NULL. Setiap contoh dari entitas harus berisi informasi “FirstName”, “LastName” dan atribut “PersonID” tidak boleh kosong.
2. atribut digarisbawahi, menunjukkan bahwa ia berfungsi sebagai database primary key. Dalam contoh ini, PersonID berfungsi sebagai primary key.

3. Hubungan dan Kardinalitas

Kekuatan ERD terletak pada kemampuannya untuk secara akurat menampilkan informasi tentang hubungan antara entitas. Penamaan hubungan biasanya diberi nama dengan kata kerja, sedangkan atribut dan entitas diberi nama kata benda. Konvensi ini membuatnya mudah untuk mengekspresikan hubungan.

Contohnya :

• Kita dapat melacak informasi dalam database, tentang kota di mana setiap orang hidup. Informasi tentang kota itu sendiri dilacak dalam entitas Kota dan hubungan yang digunakan untuk mengikat bersama-sama antara entitas PERSON dan CITY.
• Kemudian entitas PERSON yang berhubungan dengan CITY yakni “Lives In”, kemudian bisa dikatakan “Seseorang tinggal di kota.” ERD mengungkapkan hubungan dalam diagram, dengan menarik garis antara entitas terkait dan menempatkan bentuk berlian yang berisi nama hubungan di tengah baris. Berikut ini contoh ERD dan hubungannya :

Ini adalah pemahaman dasar mengenai pengertian ERD dan juga beberapa contoh ERD sederhana.  Anda seharusnya sudah memiliki informasi yang dibutuhkan untuk membuat diagram dasar untuk database Anda.

Pengertian Flowchart

Flowchart dikembangkan oleh Herman Goldstine dan John von Neumann di tahun 1940-an, sebagai representasi grafis dari keputusan dan hasil keputusan dipetakan dalam bentuk individu. Flowchart menggunakan simbol yang berbeda yang berisi informasi tentang langkah-langkah atau urutan kejadian. Masing-masing dari simbol-simbol ini terkait dengan panah untuk menggambarkan arah aliran proses.

Pengertian flowchart dapat disimpulkan sebagai sebuah metodologi yang digunakan untuk menganalisis, meningkatkan, dokumen dan mengelola proses atau program. Flowchart membantu untuk:

• Pemahaman hubungan antara langkah-langkah proses yang berbeda
• Mengumpulkan data tentang proses tertentu
• Membantu dengan pengambilan keputusan
• Mengukur kinerja proses
• Menggambarkan struktur proses
• Pelacakan aliran proses
• Menyoroti langkah-langkah penting dan menghilangkan langkah-langkah yang tidak perlu

Simbol-simbol Flowchart

Pada pengertian flowchart di atas, flowchart terbentuk dari simbol-simbol yang mewakili setiap fungsinya untuk mempresentasikan sebuah alur. Simbol flowchart yang berbeda juga memiliki arti yang berbeda, namun beberapa simbol umum yang digunakan pada flowchart adalah sebagai berikut  :

• Terminator (start terminator, end terminator) : Berbentuk oval sebagai diagram alur yang menunjukkan awal atau akhir proses.
• Proses (process) : Berbentuk persegi panjang bentuk diagram alur, yang menunjukkan langkah alur proses yang berjalan
• Keputusan (decision) : Berbentuk berlian, yang menunjukkan bentuk indikasi dari aliran proses yang bercabang
• Konektor (A) : Bentuk lingkaran pada diagram alir yang digunakan untuk menunjukkan lonjakan aliran proses
• Data : Sebuah jajaran genjang yang menunjukkan input data atau output (I / O) dalamproses.
• Dokumen (document) : Digunakan untuk menunjukkan dokumen atau laporan

Kegunaan Flowchart

Pada awalnya, flowchart digunakan oleh para insinyur industri sebagai sebuah struktur proses kerja, seperti manufaktur perakitan. Saat ini, flowchart telah digunakan untuk berbagai keperluan di bidang manufaktur, arsitektur, teknik, bisnis, teknologi, pendidikan, ilmu pengetahuan, kedokteran, pemerintahan, administrasi dan disiplin ilmu lainnya.

1. Perencanaan Proyek Baru

Salah satu penggunaan umum dari flowchart adalah untuk memetakan proyek baru, terutama yang bersifat teknis atau membutuhkan beberapa desain struktur lain. Insinyur dan desainer perangkat lunak sering menggunakan diagram alur untuk tujuan ini. Berpikir tentang bagaimana proses akan bekerja menggunakan flowchart dapat menghemat banyak waktu dalam desain.

2. Desain Sistem atau Program

Menggunakan flowchart memungkinkan desainer untuk memikirkan banyak masalah yang kompleks di muka. Karena banyak sistem atau program memerlukan langkah-demi-langkah prosedur, sehingga menggunakan diagram alur adalah cara yang logis untuk memikirkan langkah-langkah tersebut. Jenis proses desain dapat jelas dipikirkan dan disampaikan kepada orang lain melalui penggunaan flowchart.

3. Dokumen Proses untuk Alasan Eksternal

Bisnis sering memiliki persyaratan eksternal untuk dokumentasi proses dan flowchart dapat berguna untuk tujuan ini. Dari standar pelaporan untuk mematuhi peraturan pemerintah, menggunakan flowchart bisa jauh lebih efisien daripada menghasilkan narasi tertulis. Standar pelaporan untuk mematuhi peraturan kerja, dapat menggunakan flowchart yang bisa jauh lebih efisien daripada menghasilkan narasi tertulis.

4. Dokumen Proses untuk Alasan internal

Penggunaan diagram alur, untuk lebih memahami bagaimana proses bisnis kerja menawarkan banyak keuntungan untuk organisasi:

• Fleksibilitas – karyawan baru ataupun yang sudah ada dapat segera mempelajari cara yang tepat untuk melakukan pekerjaan apa pun.
• Kualitas – Jika semua orang di tim melakukan pekerjaan dengan cara yang sama setiap kali, hasilnya dapat diprediksi dan konsisten.
• Visibilitas – Manajemen dapat melihat persis bagaimana setiap pekerjaan yang dimaksudkan untuk dilkerjakan
• Perbaikan proses: Kita dapat memperbaiki cara organisasi, jika kita tahu bagaimana cara tersebut dilakukan sekarang.

5. Pemecahan MasalahSalah satu alasan, mengapa sering digunakan flowchart dalam pembuatan program atau desain jaringan komputer, adalah bahwa flowchart dapat menawarkan sumber yang baik untuk pemecahan masalah. Hal ini juga sebagai cara yang bagus, jika digunakan untuk pelanggan, untuk menunjukkan cara pemecahan masalah yang bersifat umum. karena pendekatan visual akan leboh mudah diikuti, ketika disajikan dengan benar.

Masyarakat sendiri sekarang ini begitu tergantung dengan internet karena peranan internet dalam kehidupan sehari-harisemakin mendominasi mulai dari mencari informasi, sarana hiburan, serta komunikasi terhadap orang-orang di sekeliling kita. Cara kerja wifi pada dasarnya sama dengan jenis-jenis modem lainnya, namun fungsi modem dapat berjalan baik jika dikoneksikan secara langsung. Sedangkan wifi tidak memerlukan kabel untuk mengirimkan signal. Apabila cara kerja  wifi sudah benar dan dalam kondisi memancarkan signal tentu kita sudah dapat bisa memakainya untuk mencari informasi atau login ke sosial media lewat macam-macam web browser yang ada di laptop atau berbagai jenis smartphone yang kita miliki, namun dianjurkan untuk memakai browser paling aman seperti google chrome dan firefox misalnya.

Cara Kerja Wifi

3 komponen penting untuk menjalankan cara kerja wifi baik itu dalam posisi mengirim atau menerima data adalah adanya sinyal radio, format data, serta struktur jaringan atau network. Setiap komponen pada dasarnya mempunyai peran dan fungsi masing-masing dan berada di lapisan yang berbeda.  7 lapisan (seven layer OSI Model) pada topologi jaringan komputer yang berperan pada cara kerja wifi adalah

1. Physical Layer (Lapisan Fisik)
2.  Data-Link Layer (Lapisan Keterkaitan Data)
3. Network Layer (Lapisan Jaringan)
4. Transport Layer (Lapisan Transport)
5.  Session Layer (Lapisan Sesi)
6.  Presentation Layer (Lapisan Presentasi)
7.  Application Layer (Lapisan Aplikasi)

Komponen pertama untuk cara kerja wifi yaitu sinyal radio dimana nantinya akan bekerja di physical layer atau lapisan fisik sedangkan format data berfungsi mengendalikan beberapa lapisan yang ada di atasnya. Setelah itu struktur jaringan atau network yang merupakan bagian dari cara kerja wifi berfungi mengirim dan menerima sinyal radio.

Cara kerja wifi dapat diibaratkan seperti cara kerja modem namun ketika mengirim data peralatan-peralatan wireless akan mengubah data yang bersifat digital menjadi sinyal radio  dan ketika menerima peralatan-peralatan wireless akan mengubah sinyal radio menjadi sinyal digital.

Wifi ditemukan dan dibuat oleh James Clerk Maxwell pada tahun 1964 dimana saat itu Maxwell menunjukkan sebuah fakta bahwa apabila medan magnet mengalami perubahan maka nantinya akan menghasilkan medan-medan listrik.

Dalam persamaan itu, dengan gamblang dan jelas Maxwell berhasil menunjukkan fakta bahwa, setiap perubahan yang terjadi dalam medan magnet itu akan menciptakan medan-medan listrik. Dan sebaliknya, setiap perubahan yang terjadi dalam medan-medan listrik itu akan menciptakan medan-medan magnet. Medan magnet yang ada nantinya dapat menciptakan media listrik di ruang bebas yang seterusnya akan menciptakan medan magnet baru kembali, alur tersebut terus berlanjut hingga arus listrik terputus. Energi yang sudah dihasilkan tersebut biasa kita kenal dengan sinyal radio.

Berkat ditemukannya persamaan oleh Maxwell kita bisa mengetahui dan mengenal cara kerja wifi sehingga setiap komputer dapat saling berkomunikasi baik itu  dalam modem mengirim atau menerima lewat sinyal radio.

Gambar Cara Kerja Wifi

Gambar : Cara Kerja WIfi

Manfaat Mengetahui Cara Kerja Wifi

Manfaat mengetahui cara kerja wifi kita dapat mencari informasi di mana saja dan terhubung dengan internet dengan cepat, cara kerja wifi pun jelas dibutuhkan oleh orang-orang yang ada  di perkantoran karena dengan bermodalkan satu modem wireless semua bagian atau staff perusahaan dapat memakai internet tanpa harus memakai berbagai jenis kabel serta mengandalkan fungsi router yang mungkin memiliki banyak kekurangan di bandingkan dengan Wifi.
